一款簡單實用的遙控器檢測儀電路設計

發布時間：2014-07-22 責任編輯：sherryyu

【導讀】本文設計制作的遙控檢測儀是專門用來檢測紅外線遙控器和其他紅外線的產品，只要判斷是否發射了紅外遙控信號，使用220V AC供電，聲光指示被檢測的遙控器的好壞一目了然。

檢測遙控器的好壞，常用收音機測聽，但是收音機只能收到遙控信號的高次諧波，信號微弱，檢測效果不理想。該文中設計制作的遙控檢測儀是專門用來檢測紅外線遙控器和其他紅外線的產品，只要判斷是否發射了紅外遙控信號，使用220V AC供電，聲光指示被檢測的遙控器的好壞一目了然，如下圖所示的是一種簡單實用的遙控器檢測儀電路圖。

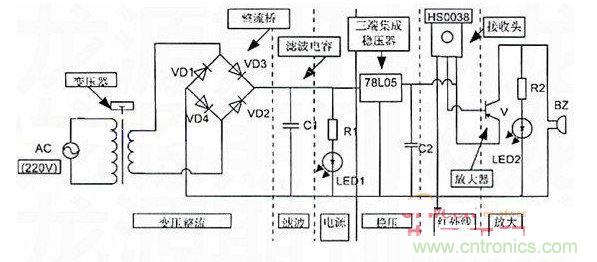

一種簡單實用的遙控器檢測儀電路圖
